首頁>產品中心>消防電氣>EPS逆變器>TLS-D單相EPS逆變機芯

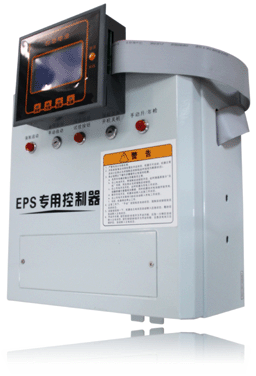

外觀







描述

第三代EPS逆變器，采用DSP控制，與市電或發電機連接，可為蓄電池充電，同時通過逆變器為交流負載供電，采用三階段充電（恒流、恒壓、浮充三個過程）保持蓄電池有充足的電量。當交流電斷開后，正常情況下自動轉換為蓄電池應急供電。配套EPS整機方便，用戶只需提供殼體和蓄電池就可大大的降低EPS成本。TLS-D型機芯為EPS逆變機芯（單相）是根據GB17945-2010標準設計，主要應用于消防應急電源、消防應急設備電源等產品上。其模塊化設計操作簡單，便于安裝、維護和運輸?shù)忍攸c(diǎn)。產品IGBT逆變模塊設計和DSP芯片控制，具有過載、短路、過溫、電池欠壓、市電過欠壓保護和手動/自動月、年檢、電池巡檢、消防控制聯運、電池欠壓、故障報警等功能。直觀的LCD液晶顯示界面，可翻查機器相關數據，充電器具有三階段充電模塊，逆變輸出為穩定的正弦波的交流電。


產品工作原理：市電時充電器對蓄電池組充電，市電旁路輸出，斷電（市電）或消防聯動控制時，由市電供電狀態自動切換到應急供電狀態（蓄電池逆變）。


● 微電腦控制、自動化程度高

● 人性化設計、操作簡單

● 靜態、無噪音、無排煙、無公害、無火災隱患

● 自動切換，可實現無人值守

● 節能，非應急供電，不耗電

● 性能穩定，穩定可靠，使用壽命長

● 與發電機組相比綜合造價成本低

● 該套電源主控制部分由兩種線路板組成，主控制板部分和顯示部分。

● 主控制部分有兩個CPU協同工作，主CPU采用DSD為核心控制器SPWM正弦波輸出及充電功能，輔CPU采用 MICROCHI公司DSPIC30F3011為控制芯片，完成主控制部分各種功能，及顯示部分的數據傳輸功能。

● 顯示部分主CPU采用MICROCHIP公司PIC16F74為芯片，顯示采用120×64（每行可以顯示八個字，可以顯示四行）大屏幕液晶顯示器顯示各種參數全部都顯示在LCD上面，方便用戶翻查。

安裝尺寸

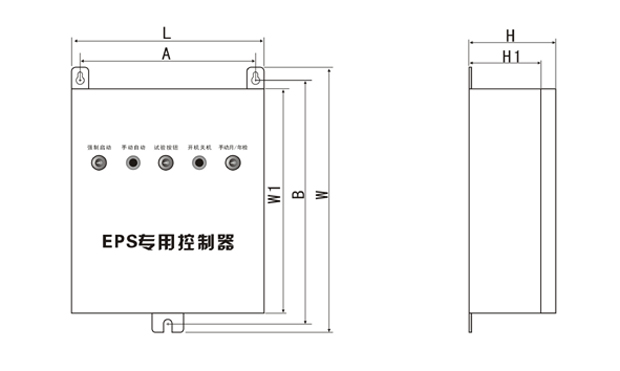

圖1-外形與安裝尺寸

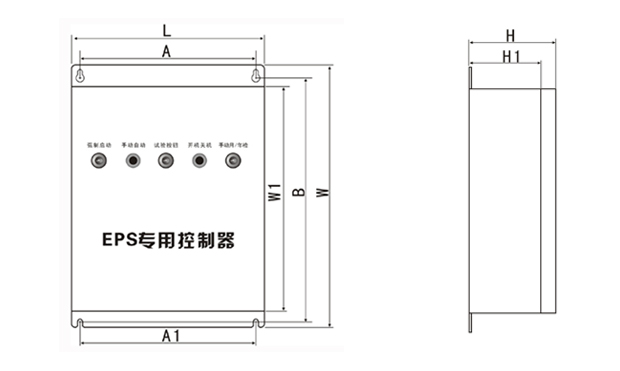

圖2-外形與安裝尺寸



規格型號

（單相）

外形尺寸與安裝尺寸（單位：mm）

L

W

H

W1

H1

A

B

A1

0.5～1.5KW   圖1

260

310

130

260

100

238

280

/

2KW   圖1

260

393

130

340

100

238

360

/

3KW   圖1

260

393

155

340

125

238

360

/

4～5KW   圖1

280

425

195

370

160

260

395

/

6KW、7KW   圖2

240

365

180

320

165

190

330

187

8～10KW  圖2

235

435

230

390

220

178

420

180

11～12KW  圖1

310

525

205

495

175

288

490

/

液晶屏開孔尺寸

116×97.5 mm



參數

型號TLS-D-

0.5

KVA

1

KVA

1.5

KVA

2

KVA

2.5

KVA

3

KVA

4

KVA

5

KVA

6

KVA

7

KVA

8

KVA

9

KVA

10

KVA

11

KVA

12

KVA

13

KVA

14

KVA

15

KVA

直流

輸入

額定電壓

48VDC

192VDC

額定電流

10A

21A

31A

42A

52A

63A

21A

26A

31A

36A

42A

47A

52A

57A

63A

68A

73A

78A

工作電

壓范圍

40V～60V

170V～240V

交流

輸出

額定功率KVA

500W

1

KW

1.5

KW

2

KW

2.5

KW

3

KW

4

KW

5

KW

6

KW

7

KW

8

KW

9

KW

10

KW

11

KW

12

KW

13

KW

14

KW

15

KW

額定電壓VAC

220 Vac±3%  單相（L-N+PE）

額定電流A

2A

4A

7A

9A

11A

13A

18A

23A

27A

53A

36A

41A

45A

50A

54A

59A

64A

68A

頻率HZ

50 HZ±0.5%

功率因數PF

0.85

逆變效率

(1～3KVA ≥86%)     (4～15KVA≥92%)

峰值過載能力

150%技術指標，5秒

波形

失真率

5%  線性負載THD

波  形

正弦波PURE SINE WAVE

轉換時間

≤5S

保  護

過載保護，輸出開路/短路保護，電池反接保護，電池欠壓保護

報  警

電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障、

單節電池電壓異常、輸出開路與短路

環境溫度

-24℃~40℃

環境濕度

≤90%RH,不凝露

海拔高度

≤2000 m

噪  音

市電輸出時靜止無噪音，應急輸出時≤55dB

通  訊

RS232/485接口（選件）

標  準

消防標準：GB17945-2010

備注：其它規格可按要求訂做。
