外觀
描述
風光互補發電系統由太陽能電池組件、風力發電機組、控制器、蓄電池組和逆變器等幾部分組成。其中光電系統和風電系統把太陽能和風能轉換成電能，然后通過控制器對蓄電池充電，然后通過逆變器對用電負荷供電。該系統的優點是供電可靠性高，運行維護成本低。由于太陽能與風能的互補性強，風光互補發電系統彌補了風電和光電獨立系統在資源上的缺陷，同時，風電和光電系統在蓄電池組和逆變環節是可以通用的，所以可降低風光互補發電系統的造價。
太陽能與風能是普遍的自然資源，也是取之不盡的可再生能源。太陽能與風能在時間上和季節上有很強的互補性：白天太陽光照好、風小，晚上無光照、風較強；夏季太陽光照強度大而風小，冬季太陽光照強度弱而風大，這種互補性使風/光并網發電系統在資源上具有更佳的匹配性，可實現連續、穩定發電。另外，風力發電和光伏發電系統在蓄電池和逆變器環節上是可通用的。風光互補發電系統可根據用戶用電負荷和自然資源條件進行更合理配置，既可保證系統的可靠性，又能降低發電成本，滿足用戶用電需求，是更合理、更可靠、更穩定、更經濟供電系統。

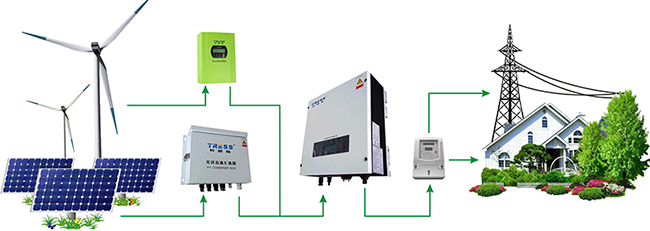

系統示意圖

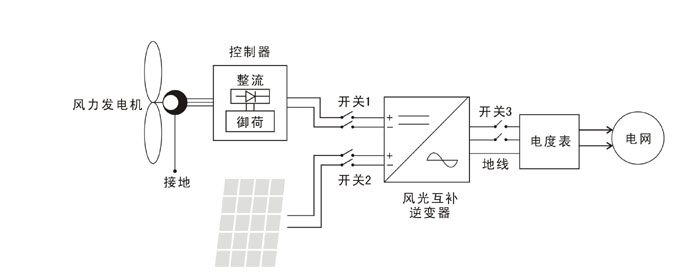

工作原理圖
參數
|
型號規格 |
TLS1KTS |
TLS1.5KTS |
TLS2KTS |
TLS3KTS |
TLS4KTS |
TLS5KTS |
TLS6KTS |
||
|
輸入 |
MAX.功率 電壓跟蹤范圍 |
DC 100~450V |
|||||||
|
啟動電壓 |
DC 180V |
||||||||
|
額定電壓 |
DC 360V |
||||||||
|
光伏陣列配置 |
MPPT (每通道電流 Idc = 10A,一個或兩個陣列， 具有公共獨立的更大功率跟蹤)
|
||||||||
|
輸出 |
功率 |
1KW |
1.5KW |
2KW |
3KW |
4KW |
5KW |
6KW |
|
|
電壓范圍 |
單相 AC 185 ~ 264V (可根據不同國家和地區要求調整) |
||||||||
|
額定電壓 |
220VAC |
||||||||
|
頻率 |
電網頻率 50/60Hz（可設置） |
||||||||
|
相數 |
單相 |
||||||||
|
功率因數 |
0.95 |
||||||||
|
MAX.電流 |
4.5A |
6.8A |
9A |
13.6A |
18A |
22A |
27A |
||
|
電流失真率THD |
在額定功率和正弦波時 <3.5% |
||||||||
|
效率 |
97%（歐洲效率:96.4%） |
||||||||
|
結構 |
外殼防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP65 |
IP20 |
|
|
冷卻方式 |
自然冷卻 |
||||||||
|
可聽噪音 |
<50dB |
||||||||
|
數據接口 |
External RS 232C |
||||||||
|
保護 |
逆變器 |
輸入過壓、輸出短路保護，過載、過熱保護 |
|||||||
|
電網 |
反孤島效應(IEEE 1547),電網欠壓過壓保護， 電網低頻高頻保護 |
||||||||
|
環境 |
工作環境溫度 |
空氣流通,-10℃~40℃（50℃） |
|||||||
|
存放環境溫度 |
-20℃~＋60℃ |
||||||||
|
相對濕度 |
0~100% |
||||||||
|
環境 |
周圍無可燃?xì)怏w，腐蝕氣體，油煙，灰塵等 |
||||||||
|
待機功耗 |
<25, 0mW |
||||||||
|
海拔 |
6600 英尺(2000 米) |
||||||||
|
產品尺寸MM 長*寬*高 |
338*360*150 |
338*430* 138 |
408*375* 185 |
470*410* 185 |
|
||||
|
產品凈重 KG |
11 |
11.5 |
15 |
15.5 |
19 |
22 |
30 |
||
