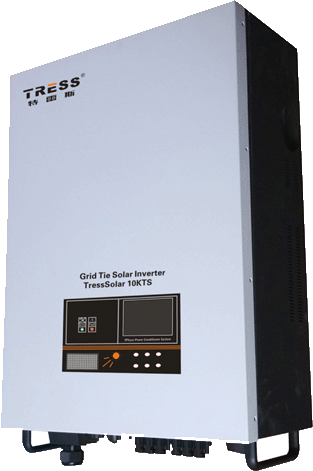

外觀
描述
|
產品特點：
●直流輸入電壓達1000V ●寬范圍MPPT電壓
●無變壓器型，輕巧美觀
●效率可達98%
●集成直流開關
● 可應用于多種領域，目前主要用于太陽能發電、風力發電、蓄電池發電以及風光路燈發電等
● 外殼設計為 IP65（NEMA 4）防護，密封外殼使之適應苛刻的環境
● 實時MPPT算法提高太陽能利用率
● 具備過壓、短路、過載、過熱、孤島等保護功能
● 通過按鍵可選擇不同地區標準
● 多語言LCD顯示，方便不同地區用戶查看主要參數
● 大功率跟蹤寬電壓范圍
|

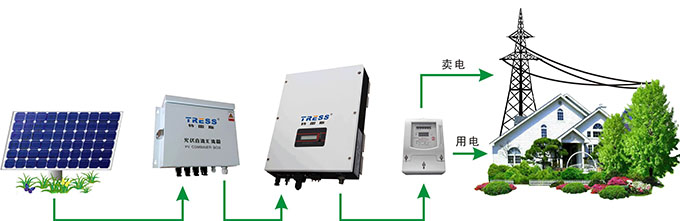

系統示意圖
工作原理圖
參數
|
型號規格 |
TressSolar 10KTS |
TressSolar 12KTS |
TressSolar 15KTS |
TressSolar 17KTS |
TressSolar 20KTS |
|
|
輸入 |
MAX.直流輸入功率 |
12000W |
14000W |
15500W |
18000W |
21000W |
|
MAX.直流輸入電壓 |
1000V |
|||||
|
MAX.直流輸入電流 |
PV1(16A) PF2(16A) |
PV1(16A) PF2(16A) |
PV1(20A) PF2(20A) |
PV1(20A) PF2(20A) |
PV1(22A) PF2(22A) |
|
|
MPPT追蹤路數/每 路輸入組串?dāng)?shù) |
2 / 2 |
|||||
|
MPPT追蹤電壓范圍（在額定功率下） |
320-800V |
380-800V |
380-800V |
430-800V |
430-800V |
|
|
關機電壓、 開機電壓 |
160V/210V |
|||||
|
輸出 |
功率 |
10000W |
12000W |
15000W |
17000W |
20000W |
|
額定電壓范圍 |
3/N/PE，230/400（可根據不同地區要求調整） |
|||||
|
頻率 |
電網頻率50Hz(60Hz) |
|||||
|
相數 |
三相 |
|||||
|
功率因數 |
0.9C超前…0.9滯后 |
|||||
|
MAX.電流 |
16A |
19.2A |
24A |
25A |
27A |
|
|
MAX.電流失真率THD |
在額定功率和正弦波時<3% |
|||||
|
效率 |
MAX.效率 |
97.8% |
97.8% |
98.8% |
98.8% |
98.8% |
|
歐洲效率 |
97.4% |
97.4% |
97.8% |
97.2% |
97.2% |
|
|
MPPT效率 |
99.9% |
|||||
|
一般 參數 |
外殼防護等級 |
IP65/NEMA 4X |
||||
|
冷卻方式 |
強制風冷 |
|||||
|
可聽噪音 |
<50dB |
|||||
|
數據接口 |
RS485 / RS 232/(標配)，WiFi模塊/以太網/CAN(可選) |
|||||
|
隔離類型 |
非隔離 |
|||||
|
夜間損耗 |
<5W |
|||||
|
LED顯示 |
3.5寸，TFI-LCE |
|||||
|
質保年限 |
5年 |
|||||
|
電網調讀功能 |
有 |
|||||
|
直流開關 |
集成 |
|||||
|
保護 |
逆變器 |
輸入過壓、輸出短路保護，過載、過熱保護 |
||||
|
電網 |
反孤島效應（IEEE1547），電網欠壓過壓保護，電網低頻高頻保護 |
|||||
|
環境 |
工作環境溫度 |
空氣流通，-10℃~40℃（50℃） |
||||
|
存放環境溫度 |
-20℃~ 60℃ |
|||||
|
相對濕度 |
0~90% |
|||||
|
環境 |
周圍無可燃?xì)怏w，腐蝕氣體，油煙，灰塵等 |
|||||
